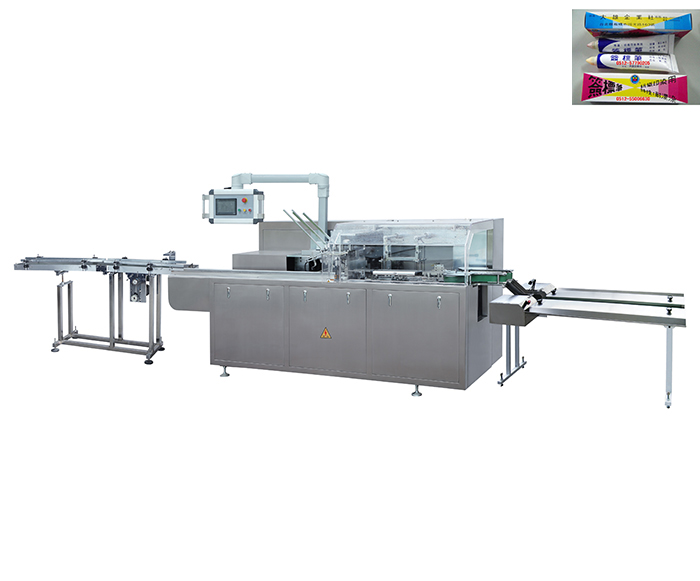

全自動裝盒機的封盒裝置分析

（1）裝盒機封盒裝置組成：舌封擺塊2套、壓盒、走（紙）盒鏈條、上蓋封盒、搖擺封盒、加持皮帶、剔除裝置。

（2）舌封擺塊機構就是一個直角彎的不銹鋼板通過傳動機構做直角運動，將后側的紙盒側邊壓平的整個動作（連續動作）。

（3）舌封機構關鍵點：時間、高度、距離、后板長度、紙盒位置（中心位置）、壓盒高度、紙盒鏈條。

（4）裝盒機的壓盒裝置關鍵點：保證紙盒在紙盒鏈條里面順暢運動；保證整合封盒效果，中心壓條基本處于紙盒中心位置，高度以紙盒高度為準，不能太低或者太高；卡盒時避免生拉硬拽。

（5）紙盒鏈條。

①加持紙盒運動、所械和電氣控制的基準點；

②關聯部位：吸盒動作、下盒動作及位置、舌封、批號、封盒蓋、夾持皮帶、剔除裝置；

③結構說明：一共四條鏈條，每條鏈條上有裝配的黑板，每?jī)蓷l鏈條是一組，四條組成一個與紙盒大小相同的距離，用來固定紙盒。紙盒在鏈條上不動，通過鏈條運動使紙盒運動。整組鏈條由兩個主動齒輪和被動齒輪驅動。另外每組鏈條有一個是固定的，一個是可調節的，用來調節紙盒寬度。

（6）搖擺封盒機構。

①運動原理：封盒不銹鋼板做同心圓運動，從而使轉輪上的不銹鋼插盒板實現封紙盒上蓋作用。

②搖擺封盒關鍵點：紙盒位置（中心）、同步（時間和位置）、盒蓋導向條、折彎板（壓紙盒蓋）、托板高度和距離（拖住紙盒下口）、兩組插盒板（高度和距離）、壓盒松緊程度。
